超贝 ®OM2+_OM3_OM4 弯曲不敏感多模光纤
所属分类：
MaxBand® OM2+ 弯曲不敏感多模光纤符合或超过 ISO/IEC 11801-1 OM2 规范，IEC 60793-2-10 A1-OM2 规范，
联系电话:
详细介绍
超贝OM2+ 弯曲不敏感多模光纤满足或优于ISO/EC11801-10M2 规范，IEC 60793-2-10
A1-0M2规范和TIA-492AAAF A1-0M2规范
超贝OM3/0M4 弯曲不敏感多模光纤满足或优于ISO/IEC11801-10M3/0M4 规范IEC60793-2-10A1-0M3/A1-0M4 规范和TIA-492AAAF A1-0M3/A1-0M4规范
| 特点 | 优势和应用 |
|
为850nmVCSELs优化设计 与现有OM2+/0M3/0M4多模光纤兼容 优越的几何一致性 低衰减 高带宽 低差模延迟 (DMD) |
数据中心 数据存储网络 高性能计算中心 办公中心 局域网 (LAN) 1 & 10 & 40 & 100 & 400 Gb/s 以太网 |
| 非常低的宏弯敏感性 | 支持在小弯曲半径下使用和安装光缆 |
| 采用专有双层紫外光固化丙烯酸酯涂层 |
优良的抗微弯性能 用于紧套光缆性能优越 在多种环境条件下保持性能稳定 |

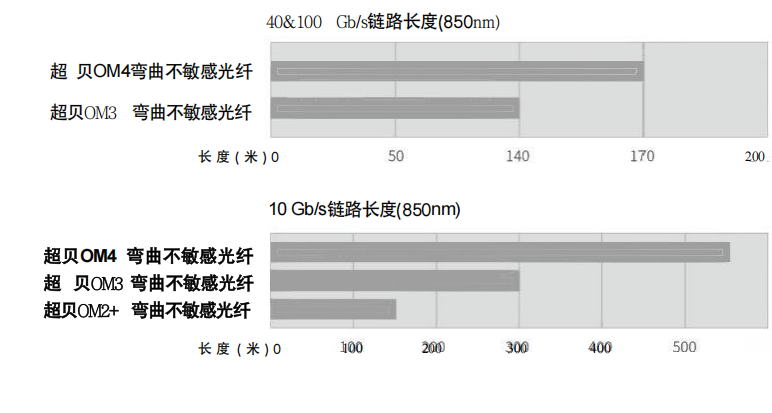

系统链路长度
参数
|
特性 |
条件 |
指定值 |
单位 |
|
几何特性 |
|||
|
核心直径 |
-- |
50±2.5 |
[μm] |
|
核心非圆度 |
-- |
≤5.0 |
[%] |
|
包层直径 |
-- |
125.0±1.0 |
[μm] |
|
包层非圆度 |
-- |
≤0.6 |
[%] |
|
涂层直径 |
-- |
245±7 |
[μm] |
|
涂层/包层同心度误差 |
-- |
≤10.0 |
[μm] |
|
涂层非圆度 |
-- |
≤6.0 |
[%] |
|
核心/包层同心度误差 |
-- |
≤1.0 |
[μm] |
|
交付长度 |
-- |
最多8.8 |
[km/卷] |
|
光学特性 |
|||
|
衰减 |
850nm |
≤2.4 |
[dB/km] |
|
1300nm |
≤0.6 |
[dB/km] |
|
|
-- |
-- |
MaxBand® OM2+/OM3/OM4 抗弯 |
|
|
过填充模态带宽 |
850nm |
≥700/≥1500/≥3500 |
[MHz·km] |
|
1300nm |
≥500/≥500/≥500 |
[MHz·km] |
|
|
有效模态带宽 |
850nm |
≥950/≥2000/≥4700 |
[MHz·km] |
|
应用支持距离 |
-- |
-- |
-- |
|
40GBASE-SR4 / 100GBASE-SR101 |
850nm |
-/140/170 |
[m] |
|
10GBASE-SR |
850nm |
150/300/550 |
[m] |
|
1000BASE-SR |
850nm |
750/1000/1100 |
[m] |
|
DMD 规范 |
符合并且比 IEC60793-2-10 的要求更严格 |
-- |
|
|
数值孔径 |
-- |
0.200±0.015 |
-- |
|
群折射率 |
850nm |
1.482 |
-- |
|
1300nm |
1.477 |
-- |
|
|
零色散波长(λ0) |
-- |
1295-1340 |
[nm] |
|
零色散斜率(S0) |
1295nm≤λ0≤1310nm |
≤0.105 |
[ps/(nm2·km)] |
|
1310nm≤λ0≤1340nm |
≤0.000375(1590-λ0) |
[ps/(nm2·km)] |
|
|
宏弯损耗2 |
-- |
-- |
-- |
|
2圈 @ 15 mm 半径 |
850nm |
≤0.1 |
[dB] |
|
1300nm |
≤0.3 |
[dB] |
|
|
2圈 @ 7.5 mm 半径 |
850nm |
≤0.2 |
[dB] |
|
1300nm |
≤0.5 |
[dB] |
|
|
后向散射特性 |
1300nm |
|
|
|
步骤（双向测量的平均值） |
-- |
≤0.10 |
[dB] |
|
光纤长度和点不连续性的不规则性 |
-- |
≤0.10 |
[dB] |
|
衰减均匀性 |
-- |
≤0.08 |
[dB/km] |
|
环境特性 |
850nm & 1300nm |
|
|
|
温度循环 |
-60℃ 到 85℃ |
≤0.10 |
[dB/km] |
|
温度-湿度循环 |
-10℃ 到 85℃，4% 到 98% RH |
≤0.10 |
[dB/km] |
|
水浸 |
23℃，30天 |
≤0.10 |
[dB/km] |
|
干热 |
85℃，30天 |
≤0.10 |
[dB/km] |
|
潮湿热 |
85℃，85% RH，30天 |
≤0.10 |
[dB/km] |
|
机械规范 |
|||
|
证明测试 |
-- |
≥9.0 |
[N] |
|
-- |
≥1.0 |
[%] |
|
|
-- |
≥100 |
[kpsi] |
|
|
涂层剥离力 |
典型平均力 |
1.5 |
[N] |
|
峰值力 |
≥1.3, ≤8.9 |
[N] |
|
|
动态应力腐蚀敏感性参数（nd, 典型） |
-- |
20 |
-- |
备注：
1. 考虑到850 nm处最大电缆衰减为3.0 dB/km、最大总接头/连接器损耗为1.0 dB以及VCSELs最大RMS光谱宽度≤0.45 nm的支持距离。
2. 宏弯损耗测量的发射条件符合IEC 61280-4-1中描述的条件。
