详细介绍
超贝宽带OM5弯曲不敏感多模光纤是为短波长的波分复用设计的。与常规OM4光纤只是在850nm 波长附近具有高带宽不同，超贝宽带0M5 弯曲不敏感多模光纤在850~950 nm 波长范围内都具有高带宽，为100、400、800Gbs和1.6Tb/s的多波长传输系统提供了光纤解决方 案。
超贝宽带OM5 弯曲不敏感多模光纤满足或优于ISO/IEC11801-10M5 规范，IEC60793-2-10 A1-0M5 规范和TIA-492AAAFA1-0M5 规范。
| 特点 | 优势和应用 |
|
为多波长传输系统优化设计 在850~950nm波长范围内具有高带宽 与现有OM4光纤兼容 |
支持40&100&400&800Gb/s以及1.6Tb/s的单波长和多波长的传输系统 |
|
优越的几何一致性 低衰减 高带宽 低差分模时延(DMD) |
数据中心 数据存储网络 高性能计算中心 办公中心 局域网 (LAN) |
| 非常低的宏弯敏感性 | 支持小弯曲半径的光缆的使用和安装 |
| 采用专有双层紫外光固化丙烯酸酯涂层 |
优良的抗微弯性能 用于紧套光缆性能优越 在多种环境条件下保持性能稳定 |

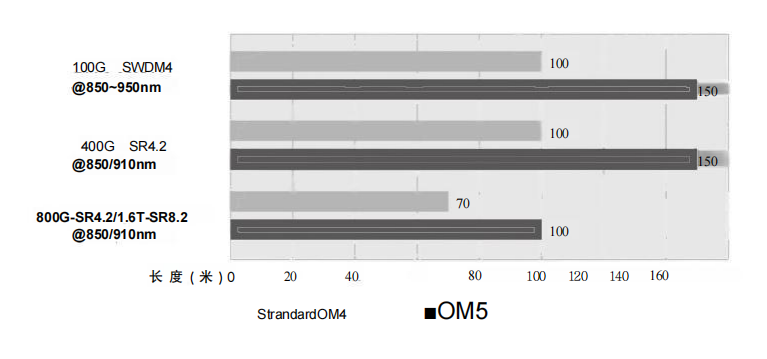

系统链路长度
参数
|
特性 |
条件 |
指定值 |
单位 |
|
|
几何特性 |
||||
|
核心直径 |
-- |
50±2.5 |
[μm] |
|
|
核心非圆度 |
-- |
≤5.0 |
[%] |
|
|
包层直径 |
-- |
125.0±1.0 |
[μm] |
|
|
包层非圆度 |
-- |
≤0.6 |
[%] |
|
|
涂层直径 |
-- |
245±7 |
[μm] |
|
|
涂层/包层同心度误差 |
-- |
≤10.0 |
[μm] |
|
|
涂层非圆度 |
-- |
≤6.0 |
[%] |
|
|
核心/包层同心度误差 |
-- |
≤1.0 |
[μm] |
|
|
交付长度 |
-- |
最多8.8 |
[km/reel] |
|
|
光学特性 |
||||
|
衰减 |
850nm |
≤2.4 |
[dB/km] |
|
|
953nm |
≤1.7 |
[dB/km] |
||
|
1300nm |
≤0.6 |
[dB/km] |
||
|
过填充模态带宽 |
850nm |
≥3500 |
[MHz·km] |
|
|
953nm |
≥1850 |
[MHz·km] |
||
|
1300nm |
≥500 |
[MHz·km] |
||
|
有效模态带宽 |
850nm |
≥4700 |
[MHz·km] |
|
|
953nm |
≥2470 |
[MHz·km] |
||
|
应用支持距离 |
-- |
-- |
-- |
|
|
100Gb/s WDM1 |
-- |
150 |
[m] |
|
|
40Gb/s WDM1 |
-- |
440 |
[m] |
|
|
40GBASE-SR4 / 100GBASE-SR102 |
850nm |
200 |
[m] |
|
|
数值孔径 |
-- |
0.200±0.015 |
-- |
|
|
群折射率 |
850nm |
1.482 |
-- |
|
|
1300nm |
1.477 |
-- |
||
|
零色散波长(λ0) |
-- |
|
[nm] |
|
|
零色散斜率(S0) |
-- |
≤4（-103）/（840（λ0/840)4) |
[ps/(nm2·km)] |
|
|
大弯曲损耗3 |
-- |
@850nm |
@1300nm |
-- |
|
2圈 @ 15 mm半径 |
-- |
≤0.1 |
≤0.3 |
[dB] |
|
2圈 @ 7.5 mm半径 |
-- |
≤0.2 |
≤0.5 |
[dB] |
|
后向散射特性 |
850nm & 1300nm |
|
||
|
步骤（双向测量的平均值） |
-- |
≤0.10 |
[dB] |
|
|
光纤长度和点不连续性的不规则性 |
-- |
≤0.10 |
[dB] |
|
|
衰减均匀性 |
-- |
≤0.08 |
[dB/km] |
|
|
环境特性 |
850nm & 1300nm |
|
||
|
温度循环 |
在-60℃到85℃ |
≤0.10 |
[dB/km] |
|
|
温度-湿度循环 |
在-10℃到85℃和4%到98% RH |
≤0.10 |
[dB/km] |
|
|
水浸 |
在23℃下30天 |
≤0.10 |
[dB/km] |
|
|
干热 |
在85℃下30天 |
≤0.10 |
[dB/km] |
|
|
潮湿热 |
在85℃和85% RH下30天 |
≤0.10 |
[dB/km] |
|
|
机械规格 |
||||
|
证明测试 |
-- |
≥9.0 |
[N] |
|
|
-- |
≥1.0 |
[%] |
||
|
-- |
≥100 |
[kpsi] |
||
|
涂层剥离力 |
典型平均力 |
1.5 |
[N] |
|
|
峰值力 |
≥1.3, ≤8.9 |
[N] |
||
|
动态应力腐蚀敏感性参数（nd,典型） |
-- |
20 |
-- |
|
备注：
1. 支持与SWDM收发器的距离 http://www.swdm.org/msa/
2. 支持距离考虑在850 nm时最大电缆衰减为3.0 dB/km，最大总接头/连接器损耗为1.0 dB，以及VCSELs最大RMS光谱宽度≤0.45 nm.
3. 宏弯损耗测量的启动条件符合IEC 61280-4-1中描述的条件.
