超贝® OM4 Ultra 弯曲不敏感多模光纤
所属分类：
超贝 OM4 Ultra弯曲不敏感多模光纤是为单通道100G和 Terabit BiDi技术而设计的新型多模光纤
联系电话:
详细介绍
超贝 OM4 Ultra弯曲不敏感多模光纤是为单通道100G和 Terabit BiDi技术而设计的新型多模光纤。通过优化光纤在850~870nm 和910nm 波长范围内的有效模式带宽(EMB),显著提升了 其在单 通 道100G 和 Terabit BiDi链路中的传输距离。因其在较长波长范围内的高带宽特性，它能 补偿因光模块中心波长偏移引起的信号劣化，并支持800Gb/s和1.6Tb/s单纤双向传输方案达到 业界要求的100米传输距离，确保数据中心多模连接方案向400G、800G 及更高速率的顺畅升级。这款光纤还完全兼容传统的标准0M4和OM5光纤以及基于这些光纤的系统。
超贝 OM4 Ulta弯曲不敏感多模光纤满足或优于ISOMEC 11801-10M4规 范，IEC60793-2-10 A1-0M4规范和TIA-492AAAFA1-0M4规 范。
详细信息
| 特性 | 优势和应用 |
|
·为单通道100G传输系统优化设计 ·在850~870nm和910nm波长范围内具有高带宽 ·与现有OM4光纤兼容 |
·补偿因光模块中心波长偏移引起的信号劣化 ·支持400&800 Gb/s以及1.6Tb/s的单波长和 ·双波长的传输系统 |
|
·优越的几何一致性 ·高带宽 ·低衰减 ·低微分模时延(DMD)
|
·数据中心 ·办公中心 ·数据存储网络 ·局域网 ·高性能计算中心 ·10&40&100&400&800Gb/s和1.6Tb/s以太网 |
| ·非常低的宏弯敏感性 | ·支持在小弯曲半径下使用和安装光缆 |
| ·采用专有双层紫外固化丙烯酸酯涂层 |
·优良的抗微弯性能 ·用于紧套光缆性能优越 ·在多种环境条件下保持性能稳定
|

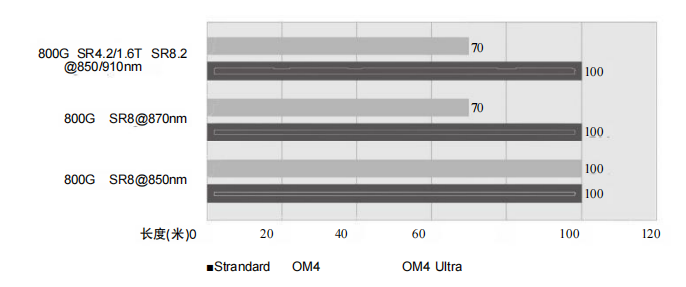

系统链路长度
超贝 OM4 Ultra弯曲不敏感多模光纤可在100G/Lane 和TerabitBiDi链路中支持100米的传输距离，符合或超过IEEE802.3db 规范和Terabit BiDi MSA规范。
参数
| 特性 | 条件 | 数据 | 单位 |
| 几何特性 | |||
| 芯直径 | - | 50±2.5 | [μm] |
| 芯不圆度 | - | ≤5.0 | B] |
| 包层直径 | 125.0±1.0 | [μm] | |
| 包层不圆度 | ≤0.6 | ||
| 涂层直径 | - | 245±7 | [μm] |
| 涂层/包层同心度 | - | ≤10.0 | [μm] |
| 涂层不圆度 | - | ≤6.0 | B] |
| 芯层/包层同心度 | ≤1.0 | [μm] | |
| 光纤长度 | - | 最长到17.6 | [km/盘] |
| 光学特性 | |||
| 衰或 | 850mm | ≤2.4 | [dB/km] |
| 910mm | ≤20 | [dB/km] | |
| 1300mm | ≤0.6 | [dB/km] | |
| 满注人带宽 | 850mm | ≥3500 | [MHz·km] |
| 1300mm | ≥500 | [MHz·km] | |
| 有效模式带宽 | 850mm-870nm | ≥4700 | [MHz·km] |
| 910mm | ≥3100 | [MHz·km] | |
| 链路长度 | 800GBase-SR8 | 100 | m |
| 800GBase-SR4.2 | 100 | m | |
| 数值孔径 | - | 0.200±0.015 | |
| 群折射率 | 850mm | 1.482 | - |
| 1300mm | 1.477 | ||
| 零色散波长 | - | 1295-1340 | [nm] |
| 零色散斜率 | 1295nm≤入,≤1310mm | ≤0.105 | [ps/·km)] |
| 1310mm≤入,≤1340mm | ≤0.000375(1590-λ.) | [ps/mm·km) | |
| 宏弯损耗 | - | ||
| 2圈,半径15mm | 850mm | ≤0.1 | [dB] |
| 1300mm | ≤0.3 | [dB] | |
| 2圈,半径7.5mm | 850mm | ≤02 | [dB] |
| 1300mm | ≤0.5 | [dB] | |
| 背向散射特性 | 1300mm | ||
| 台阶(双向测量的平均值) | ≤0.10 | [dB] | |
| 长度方向的不规律性和点不连续性 | - | ≤0.10 | [dB] |
| 衰减不均匀性 | ≤0.08 | [dB/km] | |
| 环境特性 | 850mm和1300mm | ||
| 温度循环附加衰减 | -60℃到85℃ | ≤0.10 | [dB/km] |
| 温度-湿度循环附加衰减 | -10℃到85℃,4%到98%相对湿度 | ≤0.10 | [dB/km] |
| 浸水附加衰减 | 23℃,30天 | ≤0.10 | [dB/km] |
| 干热附加衰减 | 85℃,30天 | ≤0.10 | [dB/km] |
| 湿热附加衰减 | 85℃和85%相对湿度,30天 | ≤0.10 | [dB/km] |
| 机械特性 | |||
| 筛选张力 | ≥9.0 | [N] | |
| ≥1.0 | 网 | ||
| - | ≥100 | [kpsi] | |
| 涂层剥离力 | 典型平均剥离力 | 1.5 | NN] |
| 峰值力 | ≥13,≤8.9 | NN] | |
| 动态疲劳参数(n,典型值) | - | 20 | - |
