详细介绍
公司生产的色散补偿光纤由其专有的等离子体化学气相沉积(PCVD)工艺制造而成。得益于PCVD 工艺对预制棒剖面精确控制的特点，公司能够精确制造出复杂折射率剖面形状的光纤，从而能够得到在被补偿工作波长处插入损耗与残余色散最优化的光纤产品，并且可以按需求提供对中心波长和色散有特殊要求的光纤。
应用
•G.652标准单模光纤骨干和城域通信系统
•DWDM网络

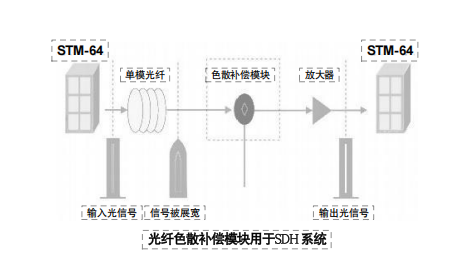

•SDH网络
•CATV有线电视系统
•色散调节
特性
• DWDM 系统宽波段色散补偿和极低的残余色散
• 可实现C/L波段80%~120%斜率补偿
• 低插入损耗与高的负色散系数
• 高品质因子
• 低偏振模色散
• 新型的色散补偿光纤具有良好的熔接特性
产品
•标准产品：
•G.652 C波段的DCF（部件号：DM1012-A）
•G.652 C波段的DCF（部件号：DM1010-E）
•G.655 C波段的DCF（部件号：DM1011-A）
•用于CATV和高FOM的DCF（部件号：DM1013-A）
参数
|
光纤类型 |
TDCF-G.652C/170 |
BD NDCF-G.652C/250 |
BD SNDCF-G.652C/170 |
DCF-G.655C/250 |
|
|
部件编号 |
- |
DM1012-A |
DM1012-D |
DM1011-A |
|
|
光学特性 |
|||||
|
工作波长 (nm) |
1525 - 1565 |
1525 - 1565 |
1525 - 1565 |
1525 - 1565 |
|
|
MFD (μm) |
5.0 ± 1.0@1550nm |
5.0 ± 1.0@1550nm |
5.0 ± 1.0@1550nm |
4.5 ± 1.0@1550nm |
|
|
1525-1565nm 衰减 (dB/km) |
≤0.62 |
≤ 0.62 |
≤ 0.62 |
≤ 1.4 |
|
|
1545nm 色散系数 (ps/nm·km) |
-100 到 -250 |
-100 到 -200 |
-100 到 -200 |
-160 到 -360 |
|
|
1545nm 相对色散斜率 (nm-1) |
0.00309 - 0.00410 |
0.00309 - 0.00410 |
0.00309 - 0.00410 |
0.0176 - 0.0264 |
|
|
几何特性 |
|||||
|
包层直径 (μm) |
87.0 ± 4.0 |
120.0 ± 10.0 |
120.0 ± 10.0 |
110.0 ± 10.0 |
|
|
涂层直径 (μm) |
170.0 ± 10.0 |
245.0 ± 10.0 |
175.0 ± 15.0 |
245.0 ± 10.0 |
|
|
包层非圆度 (%) |
≤1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
|
|
核心/包层同心度误差 (μm) |
≤1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
|
|
涂层类型 |
双层 UV-丙烯酸 |
双层 UV-丙烯酸 |
双层 UV-丙烯酸 |
双层 UV-丙烯酸 |
|
